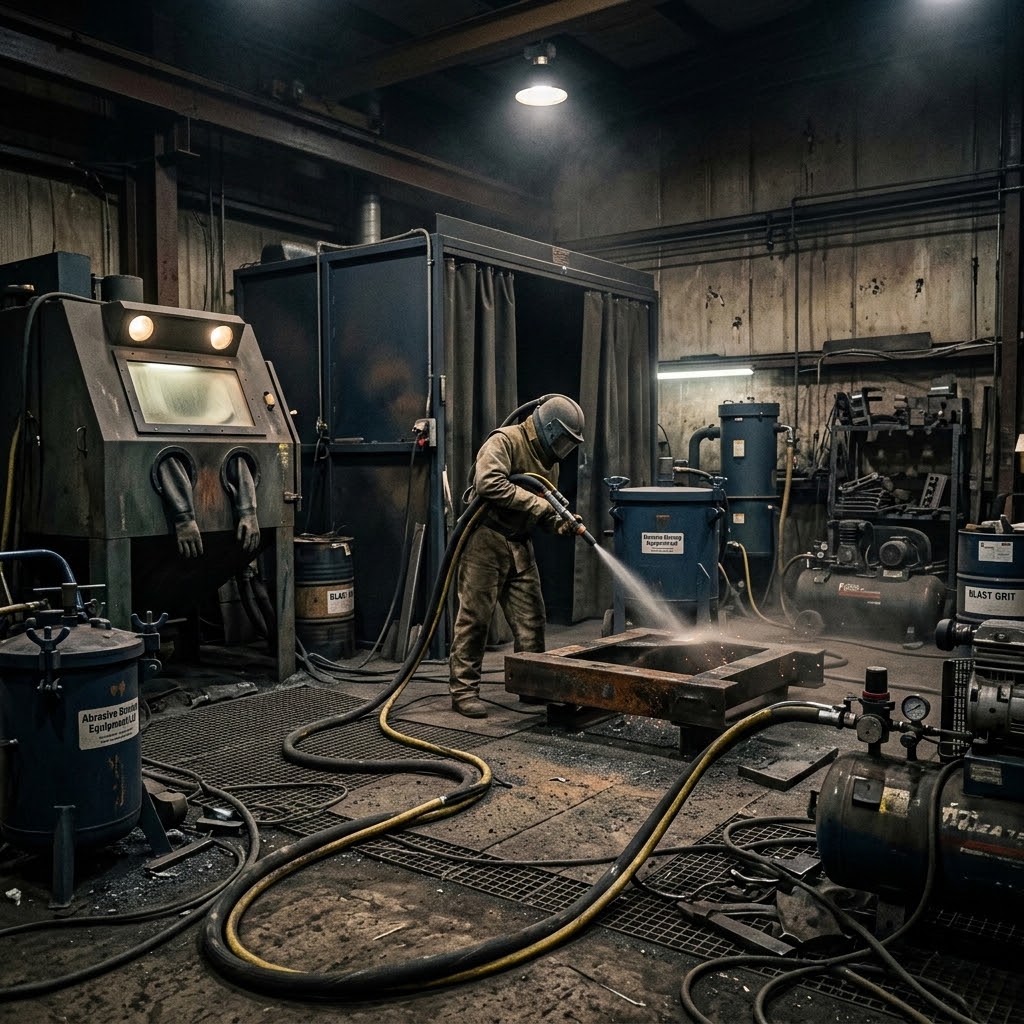

Классификация пескоструйных аппаратов по принципу подачи абразива
Конструкция пескоструйного оборудования определяется способом, которым абразивное зерно вводится в воздушный поток. Именно этот механизм лежит в основе разделения различных https://kurs-peskostrui.ru/collection/peskostruynye-apparaty на типы и определяет их производительность, рабочее давление и область применения. Отличие в принципе действия напрямую влияет на кинетическую энергию частиц и характер их взаимодействия с обрабатываемой поверхностью.
Подбор абразивного материала для конкретной задачи всегда сопряжен с анализом типа установки, поскольку его фракция и твердость неразрывно связаны с параметрами воздушной магистрали и конструкцией дозатора.
Устройство и работа напорных установок
В напорном аппарате абразивный бак находится под тем же давлением, что и подающий рукав. Сжатый воздух разделяется на два потока: один нагнетается непосредственно в герметичную емкость с абразивом для создания давления, а второй подается к смесительному узлу. Под действием избыточного давления и собственного веса абразивная масса вытесняется через донный клапан или дозатор, где встречается с ускоренным потоком воздуха. После этой точки происходит разгон частиц по транспортному шлангу к соплу.
Такой принцип позволяет сообщать зернам абразива значительную кинетическую энергию. Скорость частиц на выходе из сопла напорной установки может превышать 100 метров в секунду. Этим объясняется высокая эффективность напорных систем при удалении толстых слоев окалины, старых лакокрасочных покрытий и плотной коррозии с металлоконструкций.
Инжекторный тип: создание разрежения для подсоса абразива
Инжекторный аппарат функционирует по эжекционному принципу. Сжатый воздух проходит через сопловый узел в специальной камере, формируя высокоскоростную струю. При движении этой струи в камере создается зона пониженного давления (разрежение). Абразивный материал находится в открытой или слабогерметичной емкости при атмосферном давлении. Разница давлений заставляет атмосферный воздух устремляться в камеру смешения, увлекая за собой частицы абразива из бункера, где происходит их подсос в поток и последующий транспорт к рабочему соплу.
Энергия удара частицы в инжекторных системах ниже, чем в напорных, из-за особенностей смешивания и меньшего перепада давления. Такие аппараты работают с давлением воздуха 4–6 бар. Оборудование этого типа отличается более простой конструкцией, меньшей массой и, как следствие, применяется для деликатной зачистки поверхностей, матирования стекла или обработки тонколистового металла, где избыточное давление привело бы к деформации заготовки.
Аппараты с подачей воды и вакуумные системы
Аппараты с подачей воды (влажный бластинг) подразумевают ввод жидкости в зону выхода абразивной смеси или непосредственно в сопло. Вода обволакивает частицы, связывая пыль, и снижает трение зерен о канал сопла. Этот метод кардинально решает проблему подавления пылевидных фракций непосредственно в источнике. Влажный способ обработки позволяет работать на открытых площадках вблизи жилых массивов, поскольку не создает обширного токсичного облака.
Вакуумные же установки представляют собой системы с замкнутым циклом. Выброшенная на поверхность абразивная смесь немедленно втягивается обратно в приемный контур через коаксиальное сопло или специальную насадку. Оборудование разделяет отработанный абразив и снятые загрязнения для повторного использования материала. Такая конструкция практически исключает выброс пыли на строительной площадке и применяется при локальном ремонте, где требуется сохранение чистоты рабочей зоны.
Конструктивные узлы пескоструйного оборудования
Каждый тип пескоструйного аппарата, независимо от способа подачи абразива, включает ряд критически важных функциональных элементов. Их конструкция направлена на точное дозирование, защиту магистралей от влаги и предотвращение неконтролируемого выброса смеси при отказе оборудования.
Дозатор абразива: герметичность и регулировка расхода
Дозатор управляет расходом материала. В напорных аппаратах дозирующий узел должен пропускать строго определённую массу абразива в единицу времени даже при колебаниях давления в баке. Потеря герметичности дозатора или износ его уплотнительных седел ведет к нерегулируемому выбросу абразивной смеси. Это перегружает сопло и делает процесс обработки нестабильным, вызывая пульсацию факела. Устройства регулировки расхода могут быть выполнены в виде метрического штуцера с коническим запиранием или дистанционно управляемых клапанов, меняющих проходное сечение.
Назначение влагоотделителя в пневматической магистрали
Влагоотделитель является обязательным элементом подготовки сжатого воздуха. При адиабатическом расширении газов в сопле температура снижается, и водяной пар, содержащийся в подаваемом компрессором воздухе, конденсируется. Попадание капель влаги в абразивный бак вызывает комкование зерна и забивание донных клапанов, а также провоцирует слипание частиц пыли на обработанной поверхности под слоем нового покрытия. Влагоотделитель блокирует образование конденсата, обычно работая в связке с ресивером и охладителем компрессора, обеспечивая точку росы ниже температуры окружающей среды.
Обратные клапаны и системы аварийной блокировки
Конструкция напорного аппарата предусматривает наличие обратного клапана в магистрали подачи воздуха в бак. При аварийном падении давления в компрессорной линии, например, при разрыве рукава, обратный клапан запирает подачу сжатого воздуха. Это предотвращает обратный заброс влажного абразива из бака в пневмомагистраль и далее в компрессор, что могло бы привести к разрушению поршневой группы. Современное оборудование дополняется пневмозатворами на горловине загрузки абразива: при наличии остаточного давления в баке крышка физически не может быть открыта оператором, что исключает риск травмы от выброса смеси под давлением.
Сопла как элемент управления воздушно-абразивной струей
Сопло преобразует потенциальную энергию сжатой смеси в кинетическую, формируя геометрию и скорость потока на выходе. Диаметр канала сопла строго увязывается с производительностью компрессора и типом дозатора.
Сопло Вентури и формирование сверхзвукового потока
Сопло Вентури имеет профиль с сужающейся входной и расширяющейся выходной частью. При входе в критическое сечение скорость потока достигает звуковой, после чего в расширяющемся канале происходит разгон газовзвеси до сверхзвуковых значений. Такое сопло формирует сверхзвуковой поток абразивных частиц, что позволяет получить пятно контакта с высоким краевым давлением. Длинный расширяющийся конус Вентури стабилизирует траекторию полета зерен и увеличивает дистанцию эффективной обработки более чем на 30–40% по сравнению с прямым цилиндрическим наконечником.
Материалы изготовления сопел и факторы абразивного износа
Износ канала сопла зависит от твёрдости и угловатости зерна абразива. Чем выше абразивная способность и острота граней частиц, тем быстрее истирается тело наконечника. Для изготовления сопел применяют карбид бора, который обеспечивает повышенную стойкость канала к истиранию и имеет твердость около 9,5 по шкале Мооса. Более износостойким считается карбид вольфрама, стойкий к высокоскоростной эрозии при использовании силикатных и металлических песков. В инжекторных системах применяют керамику на основе оксида алюминия, твердость которой достигает 9 единиц по Моосу, что достаточно для легких режимов работы.
Абразивные материалы и технологические ограничения
Результат пескоструйной обработки определяется физико-механическими характеристиками абразива. Нормативные ограничения по охране труда накладывают жесткие рамки на химический состав применяемых порошков.
Опасность мелкодисперсной пыли и запрет на использование кварцевого песка
Использование сухого кварцевого песка в пескоструйных аппаратах открытого типа запрещено во многих странах, включая государства, принявшие конвенции Международной организации труда. При ударе песчинок с высокой скоростью о металл происходит их разрушение с образованием субмикронной фракции кристаллического диоксида кремния. Мелкодисперсная пыль кварца проникает в альвеолы легких, вызывая необратимый фиброз лёгочной ткани — силикоз. Контролирующие органы требуют замены песка на нетоксичные альтернативы: купрошлак, гранатовый песок, электрокорунд или стеклянные микросферы.
Твёрдость и угловатость зерна: влияние на износ и производительность
Производительность пескоструйной обработки растет с увеличением твердости зерна и его остроты, но эта закономерность действует до порога хрупкого разрушения частицы. Стальная колотая дробь с угловатым профилем обеспечивает в 2 раза большую скорость съема окалины, чем сферическая литая дробь того же размера. При этом угловатость ускоряет износ сопла и внутренней поверхности шлангов. Зерна пластикового типа, напротив, практически не изнашивают металл канала, однако их легкий вес требует увеличенной скорости воздуха для достижения приемлемой кинетики удара.
Профессиональные риски и средства защиты оператора
Работа пескоструйщика связана с комплексом вредных факторов: рикошетом абразивных частиц, высоким уровнем шума от истечения сжатого воздуха и химической опасностью удаляемых покрытий.
Защита органов дыхания и слуха при работе с открытыми установками
При сухом способе обработки открытым соплом оператор должен использовать шлем-маску с принудительной подачей очищенного воздуха. По стандартам безопасности, таким как ГОСТ Р ЕН 12464-1, в рабочую зону оператора должен поступать воздух, отфильтрованный до класса НЕРА. Уровень звукового давления в непосредственной близости от сопла напорного аппарата достигает 110–120 дБ(A), поэтому в ушные раковины закладываются антифоны с дополнительным надеванием внешних шумопоглощающих наушников. Совмещение двух типов защиты слуха снижает акустическую нагрузку до допустимых 80 дБ(А), установленных санитарными нормами.
Подавление пылевого облака при влажном методе обработки
Влажный тип обработки подавляет образование токсичного пылевого облака в точке его зарождения. Вода захватывает мелкие частицы и выпадает вместе с ними в виде суспензионного шлама, не поднимаясь в воздух. Это радикально снижает риск вдыхания пыли не только для оператора, но и для персонала, работающего на соседних участках. Показатели запыленности при гидробластинге могут быть на 90–95% ниже по сравнению с сухой технологией, а концентрация респирабельной фракции диоксида кремния в зоне дыхания укладывается в норматив ПДК, не превышающий 1 мг/м³.
